Slotted Head Shoulder Screws

416 Stainless Steel

Hardness 26-32 RC

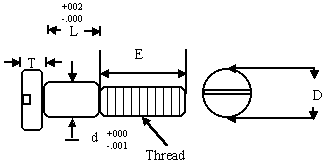

Slotted Head Shoulder Screw

PN Thread d L D T E
4510 4-40 .1245 .1255 1/4 1/8 5/32
4511 4-40 .1245 .1880 1/4 1/8 5/32
4512 4-40 .1245 .2505 1/4 1/8 5/32
4513 4-40 .1245 .3130 1/4 1/8 5/32
4514 4-40 .1245 .3755 1/4 1/8 5/32
4561 6-32 .1557 .1255 9/32 1/8 3/16
4562 6-32 .1557 .1880 9/32 1/8 3/16
4563 6-32 .1557 .2505 9/32 1/8 3/16
4564 6-32 .1557 .3130 9/32 1/8 3/16
4565 6-32 .1557 .3755 9/32 1/8 3/16
4515 8-32 .1870 .1255 5/16 5/32 3/16
4516 8-32 .1870 .1880 5/16 5/32 3/16
4517 8-32 .1870 .2505 5/16 5/32 3/16
4518 8-32 .1870 .3130 5/16 5/32 3/16
4519 8-32 .1870 .3755 5/16 5/32 3/16
4520 8-32 .1870 .5005 5/16 5/32 3/16
4521 8-32 .1870 .6255 5/16 5/32 3/16
4522 8-32 .1870 .7505 5/16 5/32 3/16
4523 8-32 .1870 1.0005 5/16 5/32 3/16
4524 8-32 .1870 1.2505 5/16 5/32 3/16
4525 8-32 .1870 1.5005 5/16 5/32 3/16
4526 10-32 .2495 .1255 3/8 3/16 1/4
4527 10-32 .2495 .1880 3/8 3/16 1/4
4528 10-32 .2495 .2505 3/8 3/16 1/4
4529 10-32 .2495 .3130 3/8 3/16 1/4
4530 10-32 .2495 .3755 3/8 3/16 1/4
4531 10-32 .2495 .5005 3/8 3/16 1/4
4532 10-32 .2495 .6255 3/8 3/16 1/4
4533 10-32 .2495 .7505 3/8 3/16 1/4
4534 10-32 .2495 1.0005 3/8 3/16 1/4
4535 10-32 .2495 1.2505 3/8 3/16 1/4
4536 10-32 .2495 1.5005 3/8 3/16 1/4
4537 1/4-20 .3120 .2505 1/2 7/32 7/16
4538 1/4-20 .3120 .3130 1/2 7/32 7/16
4539 1/4-20 .3120 .3755 1/2 7/32 7/16
4540 1/4-20 .3120 .5005 1/2 7/32 7/16
4541 1/4-20 .3120 .6255 1/2 7/32 7/16
4542 1/4-20 .3120 .7505 1/2 7/32 7/16
4545 1/4-20 .3745 .3130 1/2 7/32 7/16
4545 1/4-20 .3745 .3755 1/2 7/32 7/16
4545 1/4-20 .3745 .5005 1/2 7/32 7/16
4546 1/4-20 .3745 .6255 1/2 7/32 7/16
4547 5/16-18 .3745 .3130 9/16 1/4 1/2
4548 5/16-18 .3745 .3755 9/16 1/4 1/2
4549 5/16-18 .3745 .5005 9/16 1/4 1/2
4550 5/16-18 .3745 .6255 9/16 1/4 1/2
4551 3/8-16 .4995 .5005 3/4 5/16 5/8
4552 3/8-16 .4995 .6255 3/4 5/16 5/8
4553 3/8-16 .4995 .7505 3/4 5/16 5/8
4554 3/8-16 .4995 1.0005 3/4 5/16 5/8
